Planos en papel
Balonear la foto de un plano impreso
Si tienes el plano baloneado en papel, no hace falta escanearlo ni teclearlo: hazle una foto con el móvil o la tablet. Cotify endereza la foto, encuentra los globos, lee la cota de cada uno y calcula la tabla de características, que revisas junto a la imagen antes de validarla. Cotify no dibuja globos nuevos: lee los que ya tiene el plano.
Qué hace Cotify con la foto
- Endereza. Busca el marco de zonas del plano (no el borde de la hoja) y corrige perspectiva, giro y orientación.
- Encuentra los globos. Localiza los globos rojos numerados y su zona.
- Lee cada cota. Recorta la línea de texto de cada globo, quitando la geometría que la rodea, y la transcribe.
- Calcula y marca. El código calcula los límites; lo que no se ve bien va a revisión.

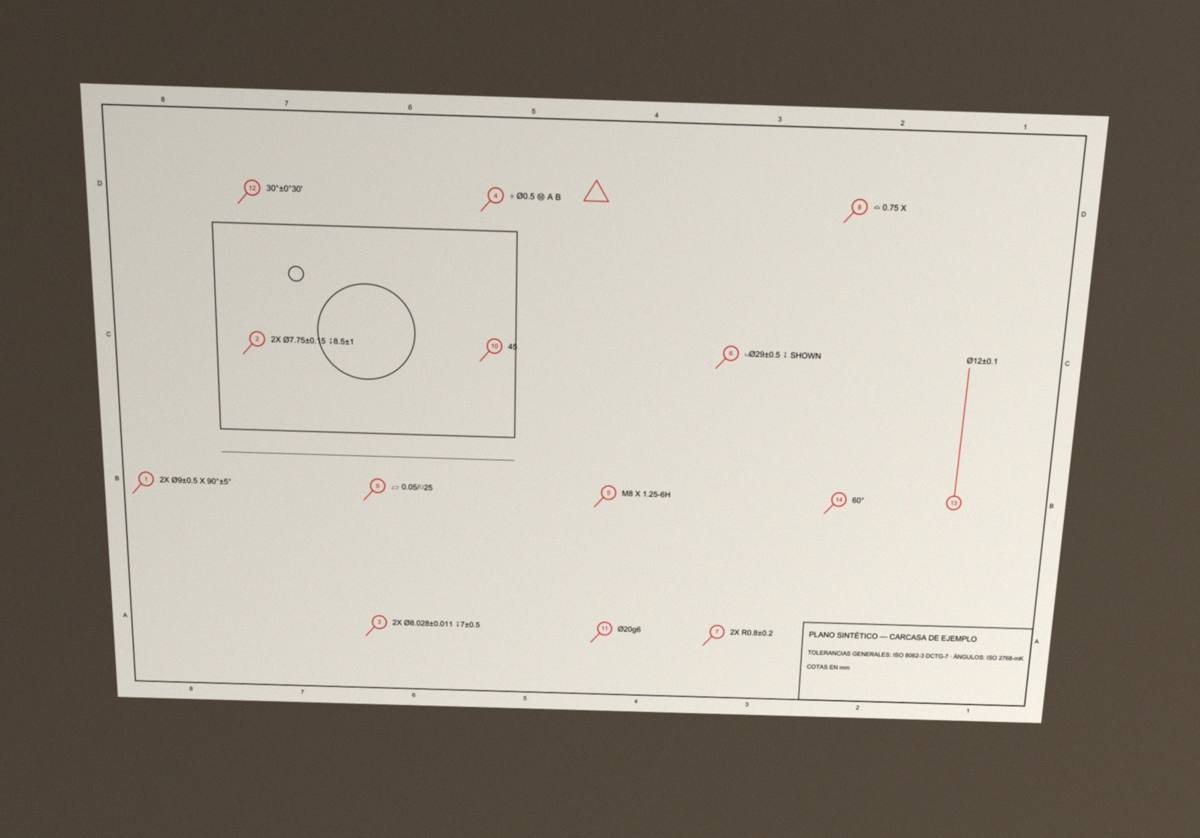

Resultado con el plano sintético, el mismo que si se sube en PDF:
| Globo | Zona | Tipo | Especificación | Nominal | Tol. − | Tol. + | LSL | USL | Uds. | Datums |
|---|---|---|---|---|---|---|---|---|---|---|
| 2.1 | C7 | Diámetro | Ø7.75±0.15 | 7,75 | −0,15 | +0,15 | 7,60 | 7,90 | mm | |
| 2.1 | C7 | Profundidad | ↧8.5±1 | 8,5 | −1 | +1 | 7,5 | 9,5 | mm | |
| 4 | D5 | Posición | ⌖ Ø0.5 Ⓜ A B | 0 | 0 | +0,5 | 0 | 0,5 | mm | A, B |
| 10 | C5 | Lineal | 45 (sin tolerancia: la general del cajetín) | 45 | −0,5 | +0,5 | 44,5 | 45,5 | mm | |
| 11 | A4 | Diámetro | Ø20g6 (ajuste ISO 286) | 20 | −0,020 | −0,007 | 19,980 | 19,993 | mm | |
| 12 | D7 | Ángulo | 30°±0°30' | 30 | −0,5 | +0,5 | 29,5 | 30,5 | ° | |
| 13 | B1 | Diámetro | Ø12±0.1 | 12 | −0,1 | +0,1 | 11,9 | 12,1 | mm | |
| 14 | B2 | Ángulo | 60° | 60 | A revisión: con ISO 2768-mK la tolerancia del ángulo depende del lado corto, que el globo no dice | ° | ||||
Consejos para que la foto salga bien
- Que entre el plano entero, con las cuatro esquinas del marco.
- Luz de frente o de techo, sin la sombra del móvil sobre las cotas.
- Enfocado: si no se lee a simple vista en la foto, tampoco lo leerá Cotify.
- Una foto por hoja.
Preguntas frecuentes
¿Puedo sacar la tabla de inspección de una foto del plano?
Sí. Si el plano impreso ya tiene sus globos numerados, basta con una foto con el móvil o la tablet: Cotify la endereza, encuentra los globos, lee las cotas y calcula la tabla, que revisas antes de validar.
¿Cómo tengo que hacer la foto?
Con el plano entero en la foto, el marco de zonas visible, buena luz y sin sombras fuertes sobre las cotas. No hace falta que esté recto ni centrado: Cotify corrige la perspectiva y el giro.
¿Cotify pone los globos sobre la foto?
No. Cotify lee los globos que ya tiene el plano impreso (globos rojos numerados). Si el plano no está baloneado, hay que balonearlo antes.
¿Hace falta instalar una aplicación?
No. Cotify es una aplicación web (PWA): se abre en el navegador y se puede añadir a la pantalla de inicio. El botón «Hacer foto» abre directamente la cámara trasera.
¿Se queda la foto guardada en el móvil?
No. La aplicación no guarda planos ni fotos en el dispositivo: viajan por conexión cifrada a servidores de la Unión Europea y se borran 90 días después de validar el plano.
