Software de balonado de planos, en español
Cotify — planos baloneados a tabla de inspección
Cotify, de AIHacks, convierte un plano técnico con globos (PDF o foto) en la tabla de características para inspección, con revisión humana. Subes el plano en PDF o le haces una foto con el móvil, Cotify encuentra los globos, lee la cota de cada uno y calcula nominal, tolerancias y límites. Tú revisas, validas y descargas la tabla en Excel.
Pedir acceso Qué es un plano baloneado
Cómo funciona
- Sube el plano. PDF de CAD o foto del plano impreso hecha con el móvil o la tablet del taller.
- Cotify lo lee. Encuentra los globos, su zona del plano y el texto de cada cota. La IA sólo transcribe.
- El código calcula. Nominal, tolerancias, LSL y USL con las normas: ±, ajustes ISO 286, tolerancias generales del cajetín, GD&T.
- Tú revisas y validas. El plano y la tabla, lado a lado. Lo dudoso llega marcado y con su motivo. Exportas a Excel.
El resultado: la tabla de características

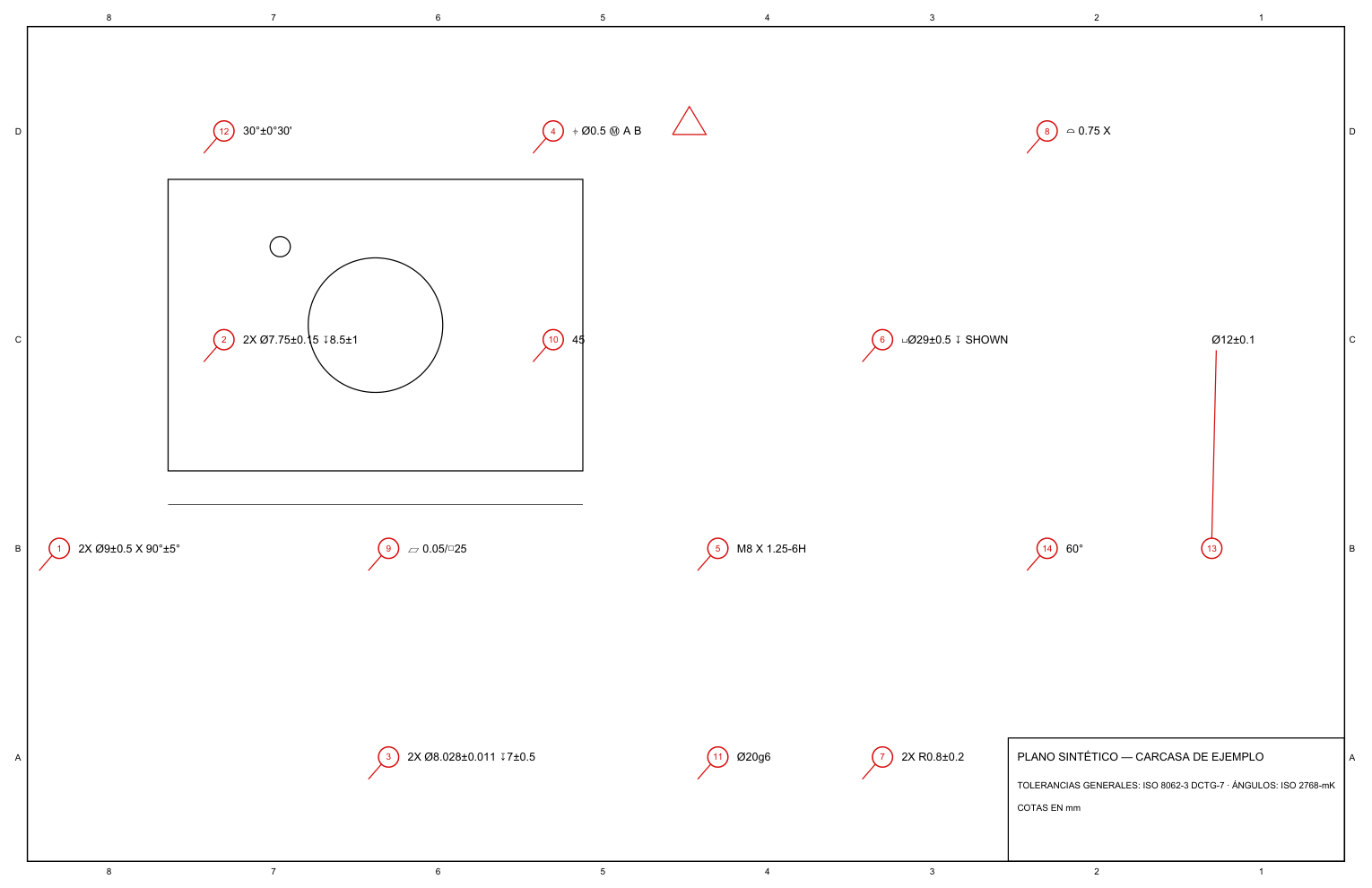

Una fila por característica, con las columnas del Excel de inspección de siempre. Así sale una parte del plano sintético:
| Globo | Zona | Tipo | Especificación | Nominal | Tol. − | Tol. + | LSL | USL | Uds. | Datums |
|---|---|---|---|---|---|---|---|---|---|---|
| 2.1 | C7 | Diámetro | Ø7.75±0.15 | 7,75 | −0,15 | +0,15 | 7,60 | 7,90 | mm | |
| 2.1 | C7 | Profundidad | ↧8.5±1 | 8,5 | −1 | +1 | 7,5 | 9,5 | mm | |
| 4 | D5 | Posición | ⌖ Ø0.5 Ⓜ A B | 0 | 0 | +0,5 | 0 | 0,5 | mm | A, B |
| 10 | C5 | Lineal | 45 (sin tolerancia: la general del cajetín) | 45 | −0,5 | +0,5 | 44,5 | 45,5 | mm | |
| 11 | A4 | Diámetro | Ø20g6 (ajuste ISO 286) | 20 | −0,020 | −0,007 | 19,980 | 19,993 | mm | |
| 12 | D7 | Ángulo | 30°±0°30' | 30 | −0,5 | +0,5 | 29,5 | 30,5 | ° | |
| 13 | B1 | Diámetro | Ø12±0.1 | 12 | −0,1 | +0,1 | 11,9 | 12,1 | mm | |
| 14 | B2 | Ángulo | 60° | 60 | A revisión: con ISO 2768-mK la tolerancia del ángulo depende del lado corto, que el globo no dice | ° | ||||
La tabla es la base del informe de primera muestra (FAI, AS9102) y del PPAP.
Para quién es
- Departamentos de calidad que pasan a mano las cotas de los planos baloneados a Excel.
- Talleres de mecanizado, fundición y estampación que preparan informes de primera muestra para sus clientes.
- Inspectores que trabajan con el plano impreso en la mano: una foto basta.
Por qué fiarse de los números
La regla de Cotify es sencilla: la IA sólo lee, el código calcula. Ningún número de la tabla lo pone un modelo de lenguaje. Lo que la gramática de cotas no entiende no se rellena: va a revisión con su motivo, y ningún plano cuenta como terminado hasta que una persona lo valida. Compara con hacerlo a mano en Excel.
Preguntas frecuentes
¿Qué es Cotify?
Cotify, de AIHacks, convierte un plano técnico con globos (PDF o foto) en la tabla de características para inspección, con revisión humana. Es una aplicación web (PWA) de AIHacks, en español, pensada para departamentos de calidad e inspección.
¿Es la misma Cotify que otras aplicaciones con ese nombre?
No. Esta Cotify es la de los planos técnicos con globos y la inspección de calidad, de AIHacks (ARTIFICIAL INTELLIGENCE HACKS, SOCIEDAD LIMITADA). No tiene relación con otras aplicaciones que se llamen igual.
¿Qué necesito para usar Cotify?
Un plano técnico con sus globos numerados, en PDF o impreso, y un navegador. Se usa desde el ordenador, la tablet o el móvil, y se puede instalar como aplicación (PWA) sin pasar por ninguna tienda.
¿La inteligencia artificial calcula las tolerancias?
No. La IA sólo transcribe el texto que hay junto a cada globo. Nominal, tolerancias y límites los calcula código determinista con las normas (ISO 2768-1, ISO 8062-3, ISO 286); lo que no entiende va a revisión con su motivo, nunca se inventa.
¿Mis planos se usan para entrenar modelos de IA?
No. Los planos y los datos de la app se guardan y procesan en la Unión Europea, y el modelo de visión se usa por su API de pago, en la que el proveedor no entrena con los datos. Los planos se borran 90 días después de validarlos.
¿Cuánto cuesta?
Se paga por plano validado, con bonos de planos que caducan a los 12 meses: los planos que no validas no gastan bono. Durante el piloto es gratuito; los bonos y sus precios están en la página de precios.
